Yeni ve geri donusumlu CNC makineleri

Gaz, plazma ve lazer kesme makineleri

Yatay Isleme Merkezi Mil CNC - ЦМ 040

Dik Isleme Merkezi RV501.24

Bes-koordinat isleme merkezi МС32"

Mitsui Seiki 4CN"

Borverg WHN 9 В

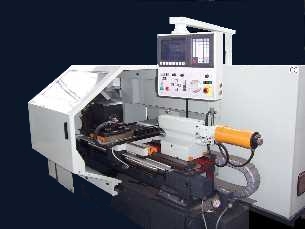

Torna16k20

Punta yuksekligi	200
Maksimum tornalama capi:
- Yatak uzerinde	400
- Capraz kizak uzerinde	320
Merkezleri aras?ndaki uzaklik	900
Hiz araligi	20-2240 rpm
araliklarin sayisi	3
Pozisyonlari taret sayisi	8/10/
punta	elektrik
Kelepceleri	elektrik
Ana motor gucu	11кВ
Agirlik	5000 kg

yukari

Torna

Maksimum tornalama capi:
-- yatak uzerinde	500 мм
-- tasiyici uzerinde	250 mm
-- Donme yatak uzerinde maksimum capi	632 mm
-- Ekilebilir maksimum uzunlugu	700 mm
Mill:	20-2240 rpm
-- Koni Mill	MT No8
-- girisidir delik	62 mm
-- sayi araliklari	2
-- calisma araligi	20-2800 rpm
-- ana motor	15 kwh
yalamak	10 m/min
Boyuna seyahat	700 mm
Enine seyahat	320 mm
Punta:
-- capi konik	80 mm
-- konik delikli	Morse No5
Takim tutucu:
-- takim sayisi	2 x 8
-- Boyut Araci	25 x 25 mm
CNC	istenildiginde
boyutlar	4700x2540x2250
agirlik	3800 kg

Струг СР632

yukari

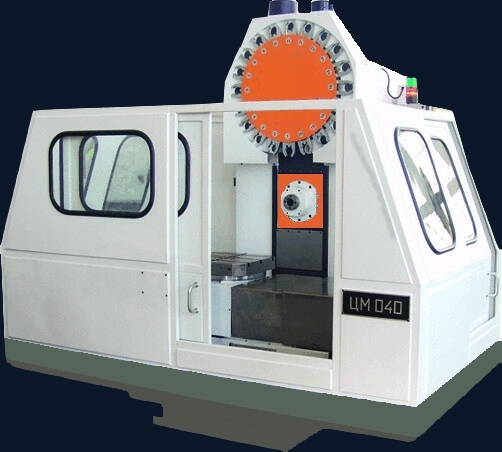

Yatay Isleme Merkezi Mil CNC - ЦМ 040

Yonetilen koordinatlari	3 br.
Yonetilebilir koordinatlari Hem	2 br.
Tezgahinin Boyutu	400 х 400
Maksimum hamle
-- Х	500 mm
-- Y	400 mm
-- Z	375 mm
	72 x 5? / 360 x 1?
ig :
-- koni 7/24(din 2079)	ISO 40
-- hizlari sayisi	kademesiz.
-- hiz araligi	45 / 4500 ob/min
Beslemeleri sayisi	kademesiz.
Araligi besleyin	1-10000 mm/min
Hizli hamle Hiz	15 m/min
Araclar;	20 ; 30 ;
-- koni baglamak(DIN 2080)	ISO 40
-- maksimum uzunlugu	300 mm
-- maksimum cap	80 mm
-- azami kutle	10 kg
Cip gelen cip Zaman	6 sec.
CNC sistemi	CNC
Artim Programlama ekseni X. Y. Z.	0.001 mm
Hassas konumlandirma VDI 3254	0,02 mm
Islem secenekleri
-- yonlendirme	125 sm /min.
-- max / delik capi / icin	120 mm
-- celik / maks cap / delme	32 mm
-- ne zaman is parcacigi / maks cap /	24 mm
-- tasarim / max. kutle /	400 kg
-- Ucus Magaza zaman icin ucus	2 / 8 br
Ana motor gucu	7,5 кw
boyutlar	3465х2106х2335
agirlik	4200 kg

Обработващ център с хоризонтално вретено с ЦПУ - ЦМ 040

yukari

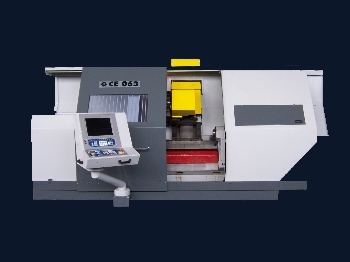

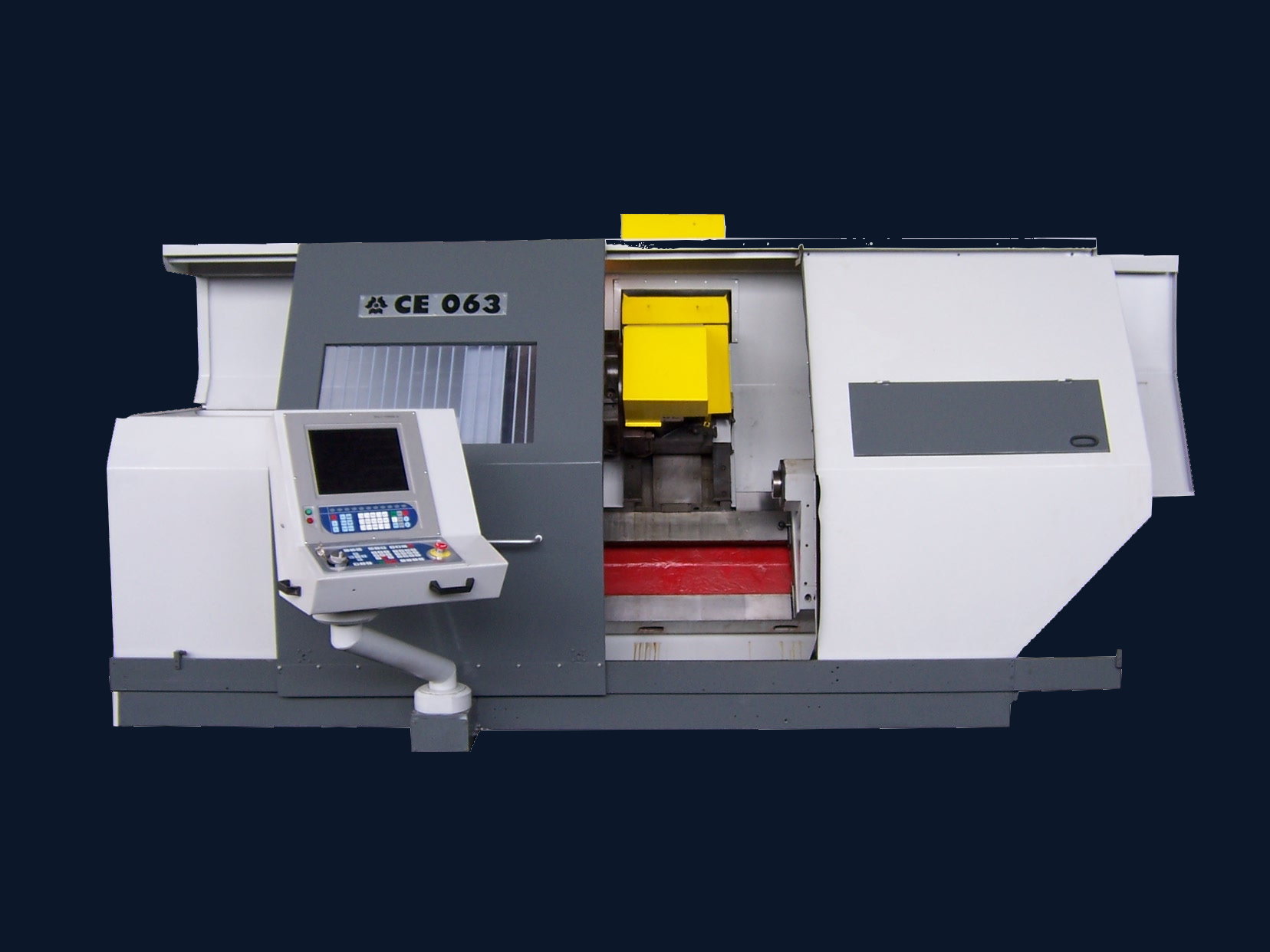

CE063

Maksimum tornalama capi:
-- vucut uzerinde	500 mm
-- tasiyici uzerinde	320 mm
-- govde donme maksimal capi	600 mm
Punta yuksekligi	305 mm
Tedavi maksimum uzunlugu	1000 mm
Mil:
-- Cello Mil (DIN 55021)	No8
-- mili delik	62 mm
-- Koni Mil	метр.80
Hiz araligi, kademesiz	20-2800rpm
beslemeleri sayisi	son derece
yalamak	10 m/min
Boyuna seyahat	1060 mm
Enine seyahat	300 mm
punta :
-- capi konik	110 mm
-- Quill seyahat	125 mm
-- konik delikli Quill	Morse No5
kafasi donen:
-- takim sayisi	12
-- alet bolumunde	25 x 25 mm
-- Takim tutucular nominal tutarlari (VDI 3425)	50 mm
CNC sistemi	uygulamaya gore
Motorlar ve suruculeri:
-- ana motor ve regulator	Bulgar
-- servo motorlar	Bulgar
Montaj parcasi	Telemecanique
boyutlar	4700x2540x2250mm
agirlik	8000 kg

CE063

Dik Isleme Merkezi RV501.24

Eksenler maksimum inme, XYZ	800x500x650 mm
Tezgahinin Boyutu	800 x 500 mm
Is parcasinin azami agirligi	1000 kg
'T'-kanallar	4x18H8
-- arasindaki mesafe 'T'-kanallar	125 ±0.06 mm
calisilabilir kapasitesi	500 cм3/min
Yerden Masa yuksekligi	900 mm
Hukumetin Z 'ye mili ekseni on uzaklik	515 mm
Mili masanin ust Uzaklik, min/max	111 / 762 mm
Mil konik	ISO 50
On rulman Mil capi	100 mm
Ana motor gucu	11kW/15kW
Kademesiz h?z araligi,	7-3500 rpm
Mil hiz adedi	3
dosyalama Calisma	1 - 8000 mm/min
yalamak	10 m/min
Pozisyonlama hassasiyeti	0.025 mm
-- Optik hatti (istege bagli)	0.01 mm
Tekrarlanabilirlik	0.015 mm
Dukkanda araclarin sayisi	24
Maksimum takim agirligi	20 kg
Maksimum takim uzunlugu	300 mm
Iki komsu yuva Maksimum takim capi	100 mm
Bos komsu yuvalari ile Maksimum takim capi	160 mm
Bir degisiklik icin ortalama sure	8 sec
tedarik	380V / 50Hz / 3ph
Toplam kurulu gucu	26kW
boyutlar	3395x2400x2900mm
Agirlik (net / brut)	7000/9000 kg

Вертикален обработващ център RV501.24

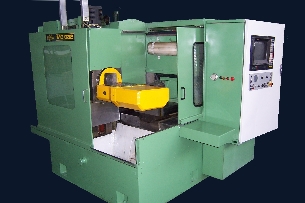

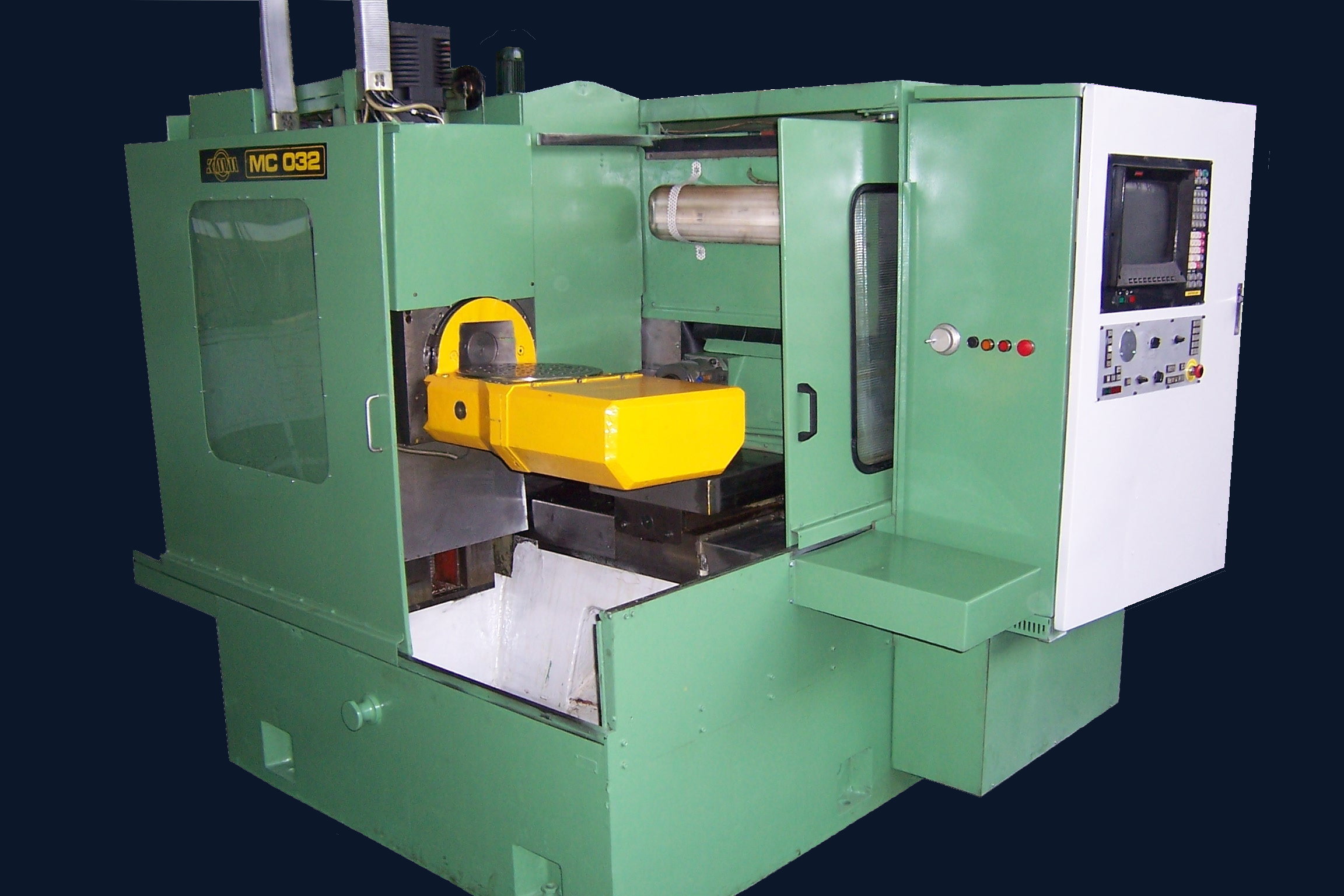

Bes-koordinat isleme merkezi МС32

Darbe Calisma:
-- Eksen X	550 mm
-- Eksen Y	500 mm
-- Eksen Z	500 mm
Doner eksenler:
-- A	220°
-- C	360°
dosyalama Calisma	1-4000 mm/min 1-3600 mm/min
yalamak	10 m/min
-- A	5 min - 1
-- C	460 min - 1
Is mili hizi	12 - 4000 min - 1
Koni Baglanti Araci	ISO 40
Ana motor gucu	11Кw

Петкоординатен обрабоващ център МС32

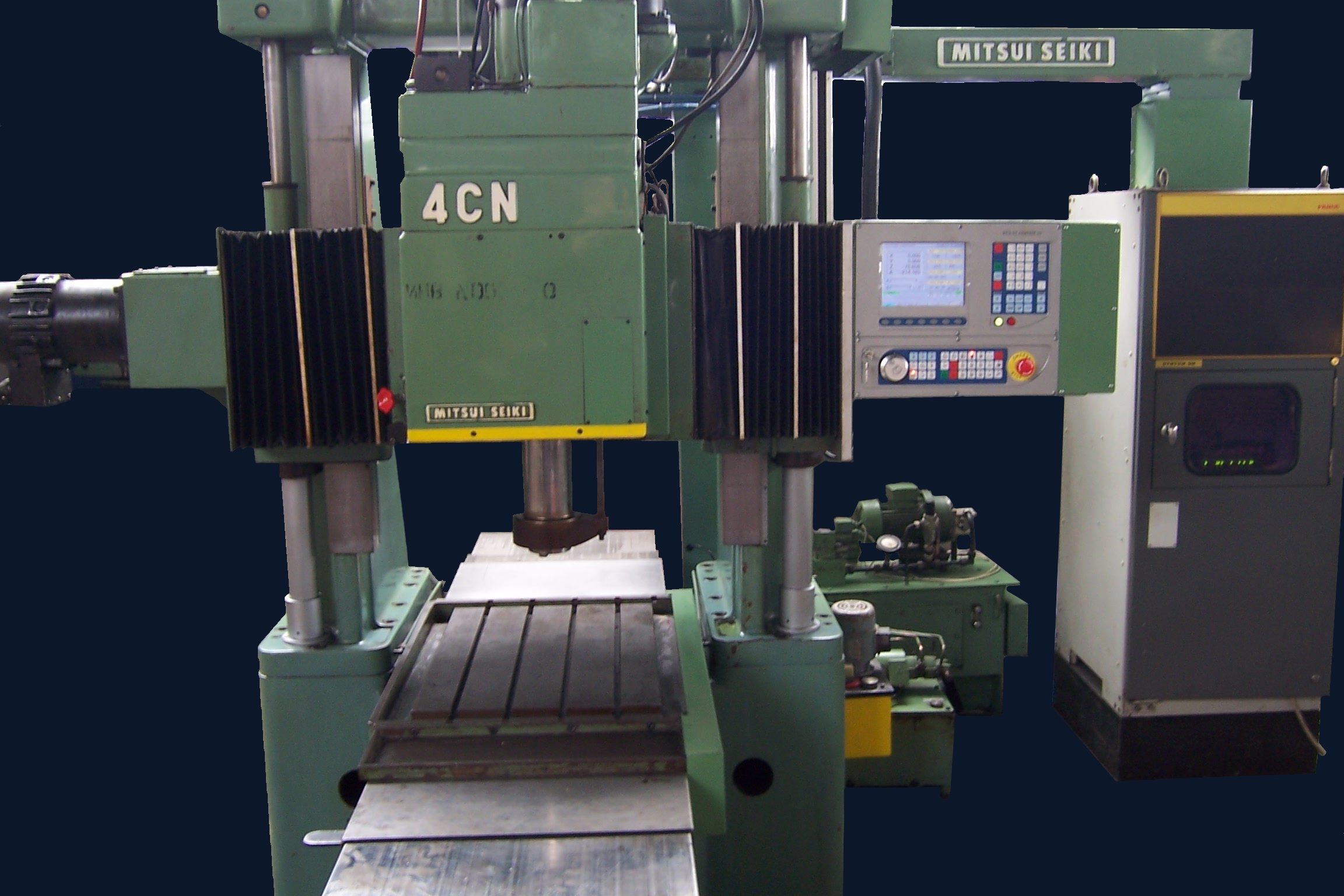

Mitsui Seiki 4CN

Darbe Calisma:
-- Eksen X	500 mm
-- Eksen Y	700 mm
-- Eksen Z	250 mm
Z ekseni icin ayarlama	500 mm
dosyalama Calisma	1-4000 mm/min
yalamak	10 m/min
Is mili h?z?	12 - 4000min - 1
Koni Baglanti Araci	ISO 40
Ana motor gucu	5,5 / 7,5 кW

Mitsui Seiki 4CN

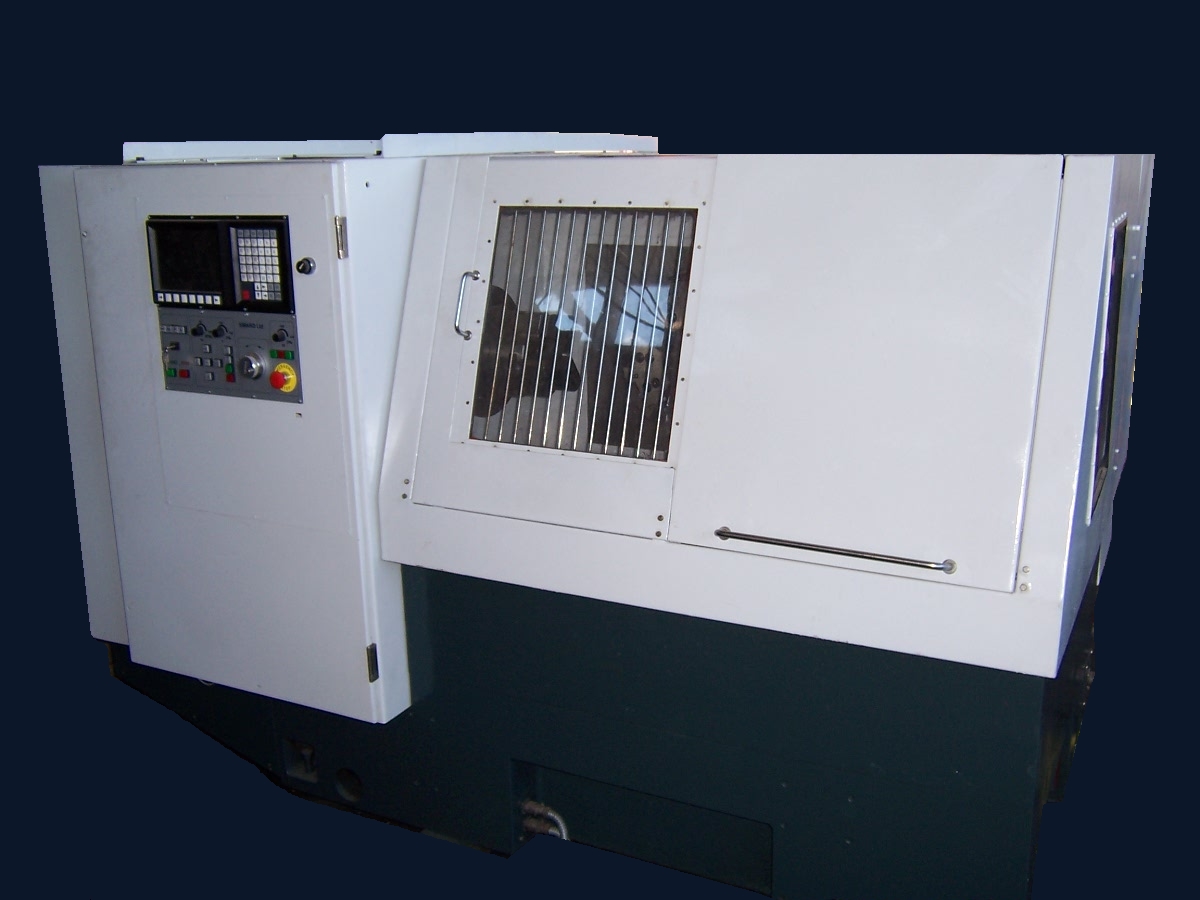

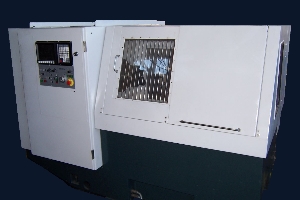

CT161 / CT201

Maksimum tornalama capi:
-- yatak uzerinde	400 mm
-- tasiyici uzerinde	200 mm
Is parcasinin buyuk capi	520 mm
Chuck icinde salincak	175 mm
ekilebilir uzunlugu	400 mm
Is parcasinin buyuk capi	360 mm
Boyuna seyahat (ос "Z")	460mm
Boyuna seyahat (ос "X")	215 mm
yalamak	10 m / min
Ana motor gucu	11 кW
Hiz araligi	40 - 2500 rpm
Takim tutuculari:	12 taret konumlandirma
punta
agirlik	3800 kg

ct201

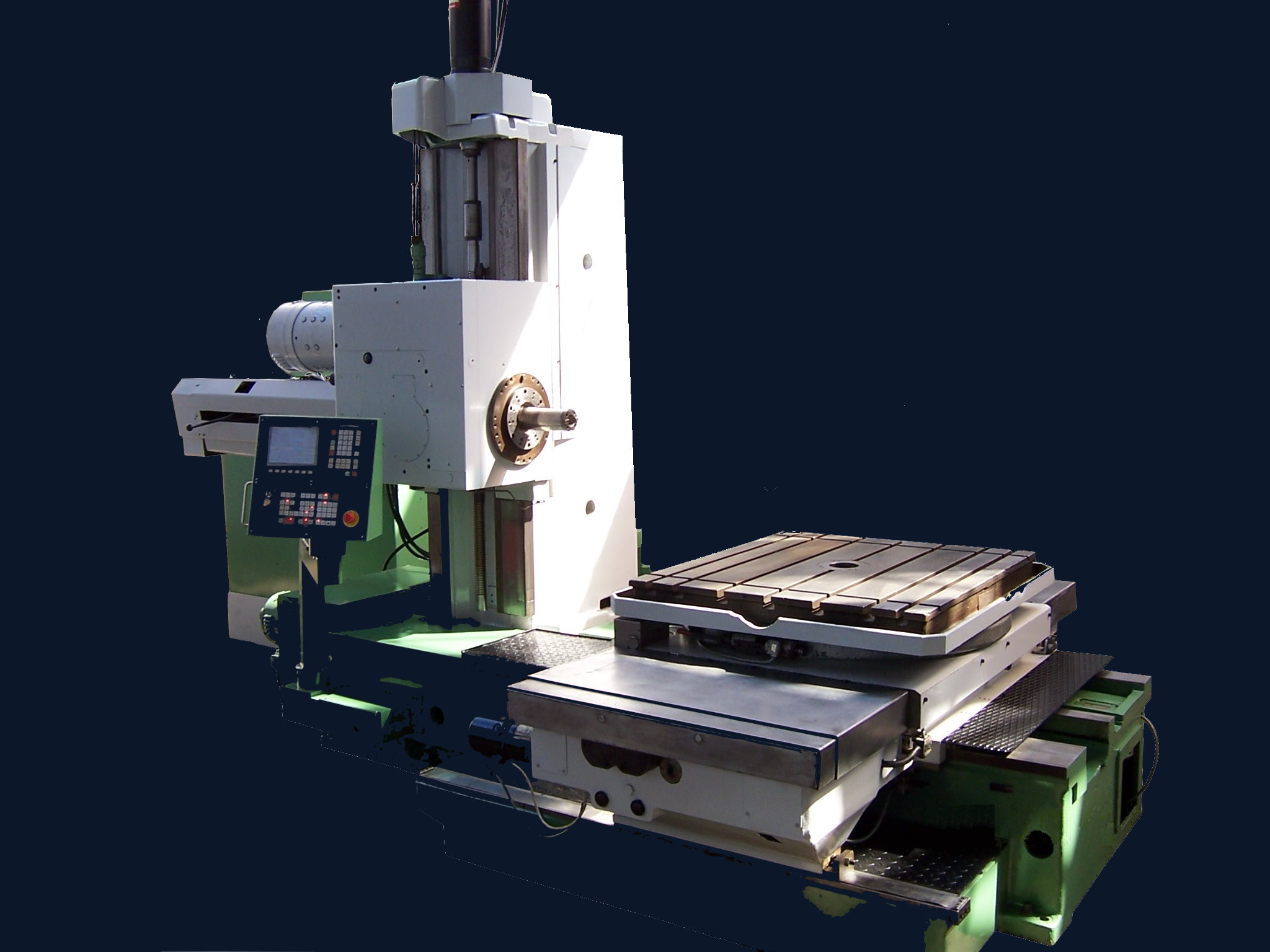

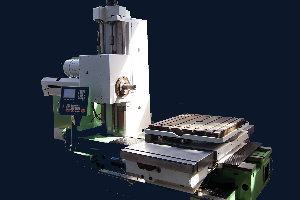

Borverg WHN 9 В

Calisma mili capi	90 mm
Hollow koni	40 mm
Flans capi ici bos sap	240 mm
Oyuk mili konik merkezlerinin Capi	130 mm
Bir koni merkezi Yuksek acisi	30°
Calisma mili Cikarma	680 mm
Milin devir sayisi Kapsami :
s?ra І. : / 3 kuvvet serileri /	9 до 90 оb/min
s?ra ІІ : / iki guc serisi /	45 до 224 ob/min
s?ra ІІІ: / iki guc serisi /	90 до 450 оb/min
s?raІV: / iki guc serisi/	224 до 1120 ob/min
Tum makine gruplari icin Feeds :
-- kucuk siparis - kademesiz	0 до 30
-- buyuk siparis - kademesiz	0 до 3200
Tum makine gruplarinin Hizli travers	3200 mm/min
Guzel yem tum makine gruplari	5 mm/min
Tablo sikma yuzeyinin mil ekseni Cikarma	0 до 900 mm
Tablonun Yanal hareketi	1250 mm
Masa Mengene yuzeyi	1000 х 1120
Ust yukleme masas?yla	3000 кр
Tablonun Boyuna hareket	1000 mm
Ig tahrik Motor gucu	20 / 2800 кVV/оb/min
hizlari sayisi
Sunulmasi icin Motor Motor Gucu surucu 2800 ob/min	3.8 / 2800 .кVV/ob/min
Motor surucu guc turbinleri	0.75 / 1440 кVV/ob/min
Toplam kurulu gucu	32 кVA
Makinenin Yaklasik agirlik	12000 kg

Борверг WHN 9 В
