Нови и рециклирани CNC машини
Машини за газово,плазмено и лазерно рязанеTyrkiye



Фирмата изработва механична част плюс управление и задвижване за лазерни \ газови , плазмени \ комплекси за лазерна \ газова , плазмена \ обработка и рaзкрой на материали. Успешно приложение за рекламни надписи, емблеми, фигури и пана.

Въвеждането на програмата за детайла е чрез програмите BOBCAD, AUTOCAD, CORELDRAW и др. Това позволява изработка на детайли с всяка желана форма.

Координатни машини за газово,плазмено и лазерно рязане

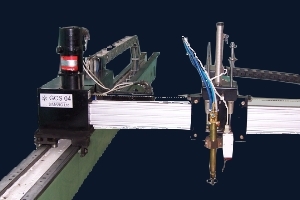

Координатна машина за газово и плазмено рязане GCS 03/GCS 04

Сервомотори

Фанук /Сливен/
Управляващо устройство
TS&D
Механична част:

-- по ос Х
1500 - 2050 мм
-- по ос Y
2000 - 6050мм
-- по ос Z
300 мм±0.05 мм
Задвижване по осите:

--по Х
ремък
--по Y
рейка
--по Z
винт
Скорост на движение
0,05 - 18 м/мин
Захранване
3х380 v - 1200 w

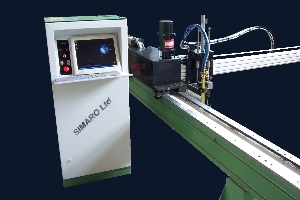

GCS 03/GCS 04



Дейности:

1. Разработка на документация
2. Компановка на управляващо устройство
3. Свързване и оживяване на машината
4. Пускане на машината функционално
5. Обучение на обслужващия персонал
6. Монтаж на апаратурата за газово /плазмено/ рязане
7. Преустройство на машини на клиента чрез монтиране на CNC управление

GCS 03/GCS 04

Възможности на предлаганото изделие:


1. Разработка на детайл програмата на АUТО или BOB CAD
2. Възможност за мащабиране на изображението
3. Създаване на библиотека с програми
4. Управление на газовата /плазмена/ част от програмата и периферията
5. Задаване на височина по ос Z; - ръчно или автоматично следене
6. Газоапаратура , горелка и комплект дюзи за дебелина до 380мм.
7. Разработка на постпроцесор за връзка с управляващата система

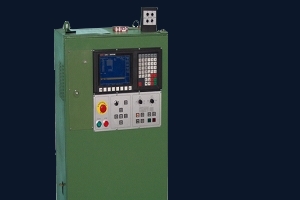

Пулт за управление на газорез

Опции към изделията:


1. Втора работна позиция
2. Следене на разстоянието до материала
3. Възможност за ръчно регулиране на наклона на горелките
4. Управляваща състема TS&D

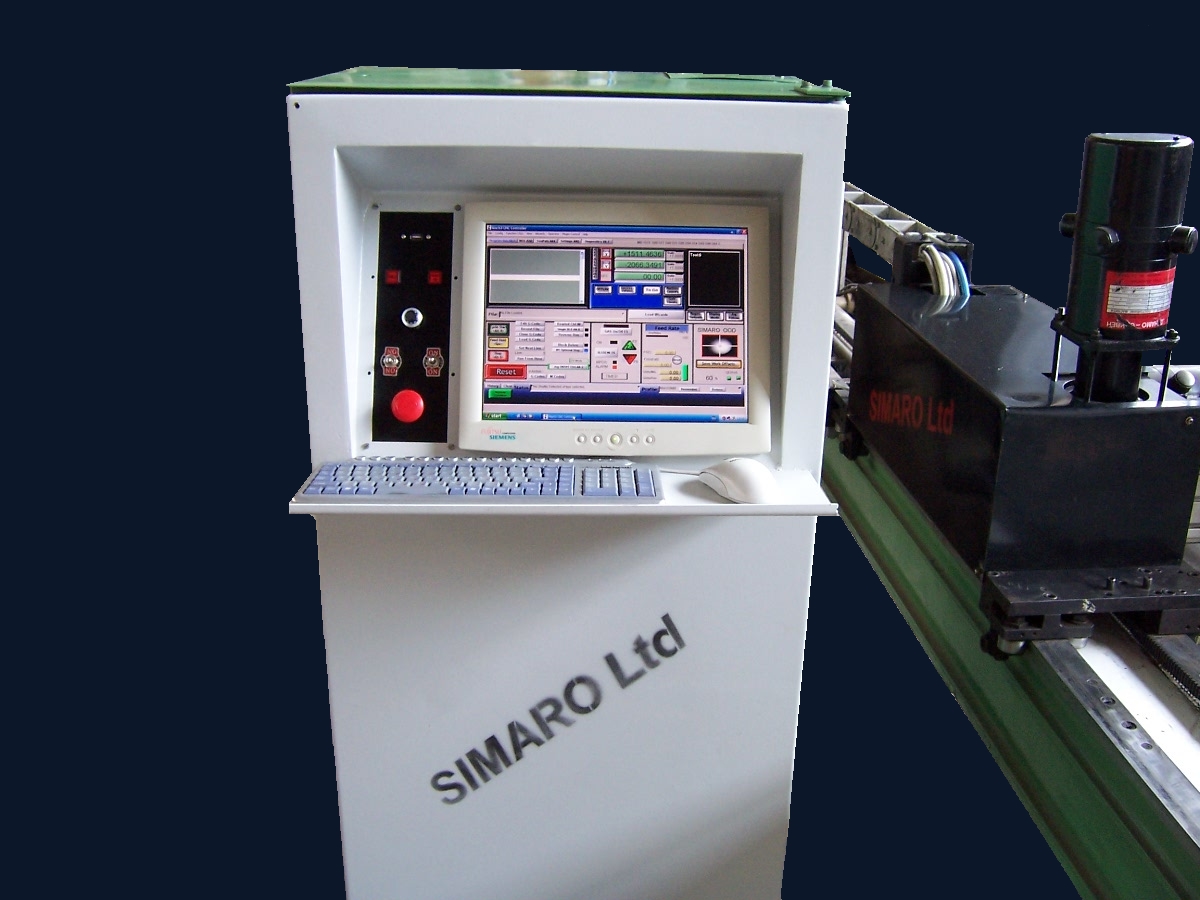

Пулт за управление на газорез











  5
